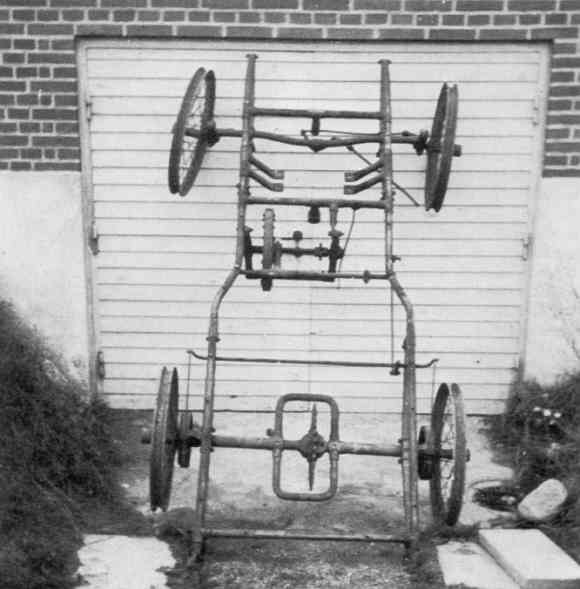

Sukkerhusvognens chassis på. højkant.
rende formet kølevandsbeholder bag motoren. Fra karburatoren går et
meget langt indsugningsrør i en bue op til ventilen. Der er
thermosyphonkøling, og kølevandstanken indeholder 25 liter vand, som
køles ved hjælp af en gennemhullet luft- kappe på tankens forside.
Kraften overføres af et koblingshjul med læderlameller
anbragt med akslen på tværs af vognen, hjulet har omtrent samme diameter
som svinghjulet og aktiveres af en stang i vognbunden. Det driver en aksel
med et kædehjul, som igen overfører trækket til bagakslens centralt
placerede kædehjul. Bagbroen er et rør kun styret af lejehusene, som er
monteret på de halvelliptiske fjedre. Der er et differentiale på
størrelse med en knyttet hånd, og drivakslerne støttes af
messingbøsninger på hver side af differentialhuset. Disse bøsninger er
fastgjort til akslerne og roterer med dem inden i bagbrorøret! Der er
milliongear. Øverst på styrestammen sidder et lille håndsving, som
gennem en aksel inden i styrestammen driver et kædehjul under vognbunden.
Det driver igen med en cykelkæde en sindrig mekanisme, der kan |
|
|
|
